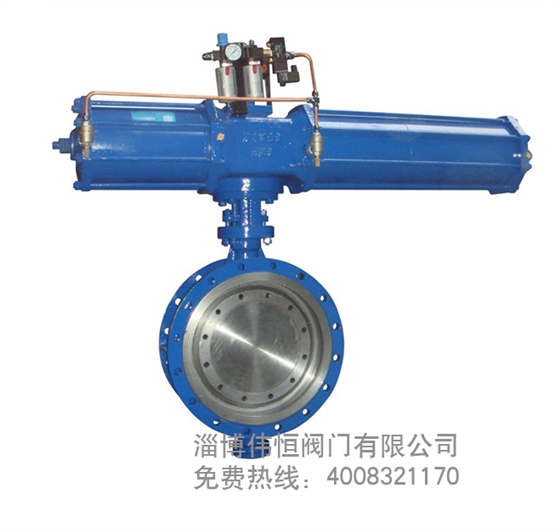

淄博偉恒閥門有限公司4月29日訊：氣動煤氣快速切斷閥應用范圍：煤氣加熱爐、煤氣鍋爐及各種工業然氣鍋爐中。氣動快速切斷蝶閥是新型的燃氣管道工程的安全配套裝置，其特點有工作可靠、切斷時間快，重量輕、操作方便等等。適用溫度：≤200°。

工作原理：氣動煤氣快速切斷蝶閥上的有單作用（雙作用）氣動裝置，由單作用（雙作用）氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后，電磁閥接收到24V電壓信號轉換成輸出氣壓力，使壓縮空氣進入缸體一端，推動活塞向另一端移動，活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。

性能特點：氣動切斷快，密封性能好，無泄漏

閥體部分（煤氣專用蝶閥）閥桿采用鍍鉻處理，填料為高溫石墨，并且在上下軸之間經過特殊工藝處理，裝配防銹死裝置。經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內，從而保證閥門開關靈活不卡死，在管道中起到截斷介質的作用。

煤氣氣動快速切斷蝶閥結構特點：

（1）采用氟橡膠密封圈，密封性能好，無泄漏；

（2）采用雙偏心球形密封結構，密封副磨損自動補嘗功能：
