瀝青碳素保溫蝶閥

產品分類：煤氣蝶閥系列

國家專利產品號：ZL201220012132.2
適合介質：瀝青
性能特點：
1．瀝青保溫蝶閥相對體積小，重量輕、結構簡單，
2．為防止物料氣體進入閥軸軸頭兩端，我們?cè)谄鋬啥思尤腚p重密封，使其啟閉更靈活，
3．可與氣動裝置、電動裝置連接組成自動調節閥門。

掃一掃二維碼手機查看

訂購熱線：400-832-1107

產品詳情

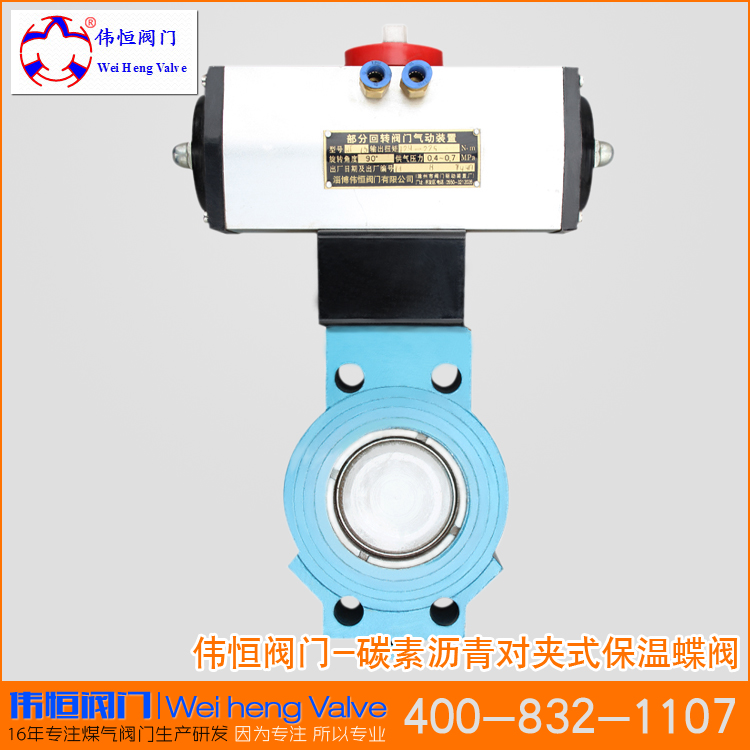

偉恒閥門-碳素瀝青保溫蝶閥


產品型號：BD671H-16C

專 利號：ZL201220012132.2

適合介質：瀝青/碳素

應用范圍：瀝青、碳素廠（站）石油裝置中。

產品介紹：對夾式保溫蝶閥是我公司在苯酐、順酐專用保溫蝶閥的基礎上根據瀝青作業客戶需求，開發新一代保溫蝶閥，因其與原來產品比體積小、重量輕、結構簡單、便于維修是瀝青廠石油裝置中最佳的密封閥門。

偉恒閥門


瀝青保溫蝶閥通過驅動裝置驅動閥軸，閥軸帶動蝶板轉動，達到啟閉閥門目的。該系列瀝青保溫蝶閥采用對夾式閥體。此類閥體在蝶閥中屬于短系列閥體，減小安裝所需空間。但由于對夾式閥體很短，所以無法增設外置的保溫夾套。該系列瀝青保溫蝶閥將保溫夾套設計為隱藏式，這樣不僅外形美觀，而且最大程度的增加了閥體的受熱面積。


1．瀝青保溫蝶閥相對體積小，重量輕、結構簡單，

2．為防止物料氣體進入閥軸軸頭兩端，我們?cè)谄鋬啥思尤腚p重密封，使其啟閉更靈活，

3．可與氣動裝置、電動裝置連接組成自動調節閥門。


性能規范

產品型號	公稱壓力	夾套壓力	殼體試驗	密封試驗	適用溫度	適用介質
BD6(3、9)71H-16C	1.6Mpa	1.6Mpa	2.4Mpa	1.76Mpa	≤300℃	瀝青原質油

主要零件的材質

零件名稱	材質	零件名稱	材質
閥體	碳鋼	閥板	碳鋼
閥座密封面	304不銹鋼	密封圈	304不銹鋼
閥桿	2Cr13	填料	柔性石墨
錐銷	304不銹鋼

外形尺寸：

瀝青保溫蝶閥外形尺寸

注：01- 驅動裝置 02-閥軸 03-閥體 04-閥板 05-蒸汽進口 06-蒸汽出口

主要外形尺寸（以PN16法蘭為例）

DN	D	D1	n-d	L	D0
80	132	160	4-18	55	G1/2”
100	456	180	4-18	56	G1/2”
125	184	210	4-18	64	G1/2”
150	211	240	4-22	70	G1/2”
200	266	295	4-22	70	G1/2”

常見問題

1、保溫夾套中的熱源會不會損壞密封件？

答：不會。我們的密封件都是選用耐高溫材質。而且閥板與閥座間是金屬硬密封。

2、保溫夾套中的熱源會不會內漏？

答：不會。我們的每一道焊縫都進行無損檢測。而且?jiàn)A套焊接完畢，我們還會進行模擬工況的耐壓試驗。

3、驅動方式有幾種？

答：手動、電動、氣動。電動可以遠程控制。

偉恒瀝青保溫蝶閥，體積小，重量輕，維修方便！
